سری منیپولیتورهای نیوماتیک PN SERIES
سیستمهای منیپولیتور نیوماتیک سری PN با بهرهگیری از هوای فشرده (بدون نیاز به جریان برق در مدلهای پایه) برای جابجایی دقیق، آسان و ایمن انواع قطعات در خطوط مونتاژ و بستهبندی طراحی شدهاند. این تجهیزات با قفلهای مکانیکی و میکروسوئیچهای پیشرفته ایمنی، مانع سقوط ناگهانی بار شده و ارگونومی اپراتور را به حداکثر میرسانند.
بررسی تخصصی مدلهای پنوماتیک
برای مشاهده اطلاعات کامل، مشخصات فنی، امکانات ایمنی و روشهای نصب روی هر مدل کلیک کنید.
- PN ERGO
- PN COMPACT
- PN FLEX
- PN ZIP
PN ERGO
این نوع سیستم برای جابجایی بارهای خارج از مرکز یا انجام دورانهای پیچیده استفاده میشود. حرکات در صفحه افق با دوران نسبی بازوها و کورس عمودی با دوران بازوها در صفحه قائم تامین میشود. این سیستم بهصورتهای ستونی و سقفی-ریلی قابل نصب میباشد.
⭐ ویژگیهای اصلی:
- سرعت بالابری: ۱۵ تا ۳۰ متر بر دقیقه
- سیستم کنترل کاملاً نیوماتیک
- سطح صدا: کمتر از ۷۰ دسیبل
- فشار هوای فشرده مصرفی: ۶.۵ بار
- کورس عمودی: تا ۱.۷۵ متر
- انطباق با استاندارد ATEX (Option)
🛡️امکانات ایمنی ویژه:
- میکروسوئیچ نیوماتیک ضد سقوط بار در بین مسیر
- شیر تنظیم فشار متناسب با بار اعمالی
- دوران نامحدود گریپر با ترمز نیوماتیک
- ترمزهای نیوماتیک با تحریک فنری (توقف در افت فشار)
- قفلهای مکانیکی محدودکننده دوران و کورس
روشهای نصب قابل اجرا:
PN COMPACT
منیپولیتورهای سری PN COMPACT مشابه سری ERGO، با بازوهای صلب، برای جابجایی و دوران بارهای خارج از محور بکار میروند. این مدل در موقعیتهایی که محدودیت فضا وجود دارد یا بازوهای کوتاهتر مورد نیاز است، پیشنهاد میشود. این سری فقط با روش نصب سقفی یا ریلی قابل ارائه میباشد.
⭐ ویژگیهای اصلی:
- طراحی فوقالعاده فشرده برای کارگاههای کمارتفاع
- سرعت بالابری: ۱۵ تا ۳۰ متر بر دقیقه
- سیستم کنترل کاملاً نیوماتیک
- سطح صدا: کمتر از ۷۰ دسیبل
- انطباق با استاندارد ATEX (Option)
🛡️تجهیزات کنترلی و ایمنی:
- میکروسوئیچ نیوماتیک عدم امکان آزاد کردن بار در هوا
- ترمز فنری نیوماتیکی در مفاصل اصلی و میانی
- ترمز نیوماتیک حرکت عمودی و دورانی گریپر
- قفل مکانیکی محدودکننده دوران حول ستون و کورس
- تابلو کنترل نیوماتیک جامع
روشهای نصب قابل اجرا:
PN FLEX
منیپولیتور سری PN FLEX، توسط کابل متصل به انتهای شفت سیلندر نیوماتیک، حرکات عمودی را تامین میکند. این سیستمها برای جابجاییهای ساده (مرکز ثقل بار مستقیم زیر محور آویز) بکار میروند. سیستم کابلی باعث انعطافپذیری بالا و سهولت کاربری این سیستم شده است. در مواقعی که امکان استفاده از سیستمهای الکترونیکی وجود ندارد، PN FLEX عالیترین پیشنهاد است.
⭐ویژگیهای برجسته:
- سرعت بالابری فوقالعاده: ۴۵ متر بر دقیقه
- حداکثر ظرفیت بارگیری: ۸۰ کیلوگرم
- انعطافپذیری و ارگونومی فوقالعاده بالابر کابلی
- سطح صدا: کمتر از ۷۰ دسیبل
- ایمنی عالی کاربری
🛡️امکانات انتخابی (Optional):
- انطباق با استاندارد ضد انفجار ATEX
- رگلاتور کنترل هوای خروجی از سیلندر
- ترمز نیوماتیک در محور اصلی و مفصل بازوها
- محدودکننده دوران مکانیکی در مفاصل
روشهای نصب قابل اجرا:

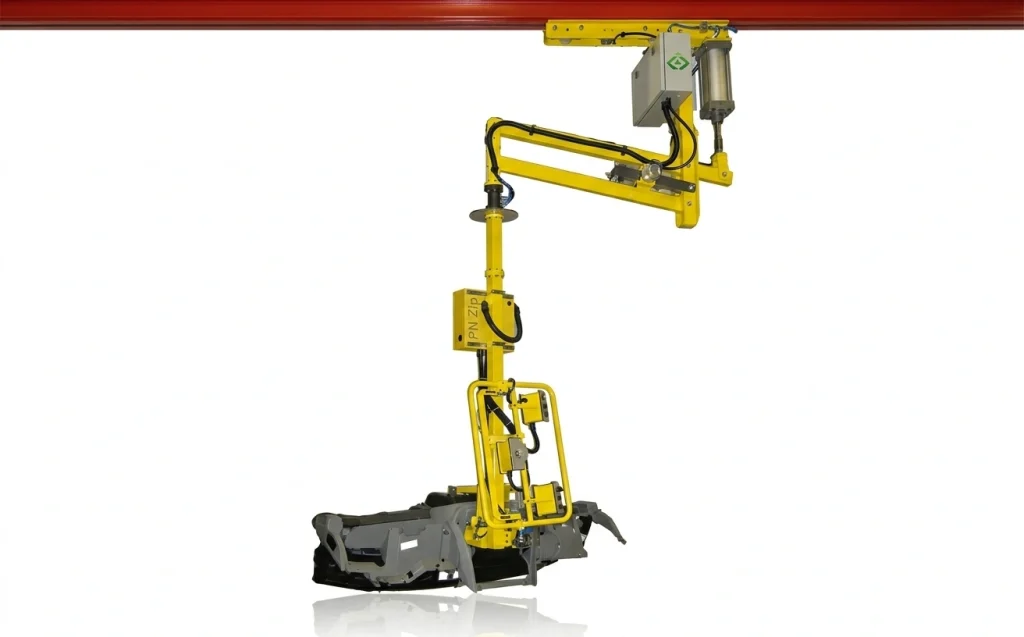

PN ZIP
منیپولیتورهای سری PN ZIP برای کاربردهایی که وزن سبک در کورس عمودی کوتاه جابجا میشود بکار میروند. این دستگاهها مجهز به سیستم کنترل نیوماتیک پیشرفته بوده و گزینهای فوقالعاده چابک و اقتصادی برای خطوط بستهبندی و مونتاژ سریع محسوب میشوند.
⭐تجهیزات ایمنی PN ZIP:
- میکروسوئیچ نیوماتیک مانع رها شدن قطعه در بین مسیر
- شیر تنظیم فشار نیرو و بالانس متناسب با بار
- المان دورانی در اتصال گریپر همراه ترمز نیوماتیک
- ترمز نیوماتیک حرکت عمودی و دورانی بازوی گریپر
- قفل مکانیکی محدودکننده دوران و کورس عمودی
🛡️ امکانات ایمنی ویژه:
روشهای نصب قابل اجرا:
جدول مقایسه فنی مدلهای نیوماتیک سری PN
مقایسه روبروی مدلها جهت انتخاب دقیقتر بر اساس شرایط کارگاه و نوع بار
| پارامتر / مدل | PN ERGO | PN COMPACT | PN FLEX | PN ZIP |
|---|---|---|---|---|
| نوع بازو / مکانیزم | بازوی صلب دو مفصلی | بازوی صلب فشرده | کابلی (متصل به سیلندر) | کورس عمودی کوتاه فشرده |
| حداکثر ظرفیت (kg) | ۸۰ تا ۳۱۰ کیلوگرم | ۸۰ تا ۳۱۰ کیلوگرم | تا ۸۰ کیلوگرم | تا ۸۰ کیلوگرم |
| حداکثر سرعت بالابری | ۱۵ تا ۳۰ m/min | ۱۵ تا ۳۰ m/min | تا ۴۵ m/min (فوقالعاده) | مناسب کورس کوتاه |
| تحمل بار خارج از مرکز | عالی (بارهای خارج از محور) | عالی (خارج از محور در فضای کم) | فقط مرکز ثقل زیر محور آویز | محدود به بارهای سبک |
| روشهای نصب پشتیبانی شده | بازویی-ستونی / سقفی-ریلی | منحصراً سقفی - ریلی | بازویی-ستونی / سقفی-ریلی | منحصراً سقفی - ریلی |
| میکروسوئیچ ایمنی ضد سقوط | دارد | دارد | دارد | دارد |
| فشار هوای فشرده کاری | ۶.۵ بار | ۶.۵ بار | ۶ بار | ۶ بار |
| بهترین کاربرد صنعتی | جابجایی قطعات سنگین با دورانهای پیچیده | ایستگاههای کاری فشرده و کمارتفاع | جابجاییهای سریع، ساده و انعطافپذیر | بستهبندی و مونتاژ سبک با کورس عمودی کم |
