بالابر وکیوم هوشمند
TUBE LIFTER (وکیوم لیفتر)
تیوب لیفتر دستگاهی پیشرفته است که با استفاده از نیروی مکش وکیوم، امکان حمل و جابجایی سریع، ارگونومیک و ۱۰۰٪ ایمن انواع کیسهها، کارتنها، صفحات چوبی، بشکهها و شیشهها را تنها با یک اپراتور فراهم میسازد.
چرا تیوب لیفترهای ناب آفرینان فردا؟
طراحی بر اساس استانداردهای بینالمللی ارگونومی جهت افزایش سرعت خطوط و کاهش آسیبهای اپراتور
نصب و راه اندازی آسان
امکان یکپارچهسازی سریع با ساختارهای مختلف ریلی، ستونی و دیواری موجود در کارگاه بدون نیاز به تغییرات سنگین در زیرساخت.
انعطافپذیری بالا در حرکت
ایجاد آزادی عمل کامل برای اپراتور جهت چرخاندن، زاویهدهی و قرار دادن دقیق اجسام در جهات مختلف افقی و عمودی.
عملکرد ساده و آموختن سریع
کاربری فوقالعاده راحت که نیاز به آموزشهای پیچیده ندارد؛ اپراتورها در عرض چند دقیقه نحوه کار با دسته کنترل را فرامیگیرند.
صرفهجویی در زمان و منابع
جابجایی بارهای سنگین که قبلاً نیازمند ۲ یا ۳ کارگر بود، اکنون به تنهایی و با سرعت بالا توسط یک اپراتور انجام میشود.
کاربرد تیوب لیفتر در صنایع مختلف
هر وسیلهای که پد خلاء امکان اتصال به آن را داشته باشد، با تیوب لیفتر قابل جابجایی است
صنایع بستهبندی و انبارداری
جابجایی و انباشتهسازی سریع انواع کارتنها، جعبههای سنگین و چیدمان پالتها (Palletizing).
کیسههای مواد خام و شیمیایی
تخلیه، بارگیری و مخلوطسازی کیسههای پودری و گرانولی در صنایع غذایی، دارویی و شیمیایی.

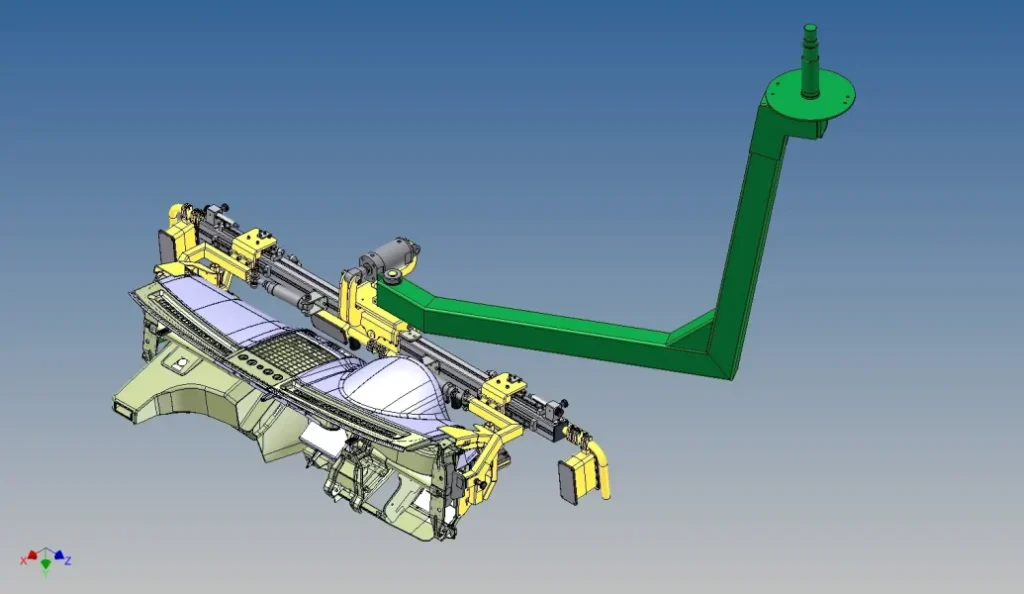

صنعت خودروسازی و ماشینسازی
جابجایی و مونتاژ قطعات بدنه، شیشههای خودرو و قطعات سنگین خطوط مونتاژ با دقت بالا.
چوب، MDF و ورقهای فلزی
حمل صلب صفحات بزرگ MDF، نئوپان و شیتهای فلزی به سمت دستگاههای برش CNC.
صنعت شیشه و جامهای شیشهای
مکش فوقالعاده ایمن شیشههای دوجداره و جامهای بزرگ ساختمانی بدون خط و خش.
بشکهها و مخازن استوانهای
جابجایی و چرخش بشکههای فلزی و پلاستیکی حاوی مایعات با مکندههای انحناپذیر.
انواع روشهای نصب تیوب لیفتر
متناسب با فضای کاری، ارتفاع سقف و مسیر حرکت بار، روش نصب مناسب را انتخاب کنید
- جرثقیل بازویی (Jib)
- ریل سقفی (Rail)
- روی ستون (Column)
- پایه متحرک (Mobile)
- دیواری (Wall-Mounted)
نصب روی جرثقیل بازویی (Jib Crane Mounting)
در این روش تیوب لیفتر بر روی بازوی یک جرثقیل بازویی نصب میشود که امکان چرخش ۳۶۰ درجهای را فراهم آورده و مساحتی دایرهای برابر با شعاع بازوی Jib Crane را به طور کامل پوشش میدهد.
ویژگیهای اصلی:
- مناسب برای ایستگاههای کاری متمرکز با نیاز به دسترسی شعاعی سریع.
- امکان نصب ستونی روی زمین یا نصب روی ستونهای کارخانه.
- دوران نرم، بیصدا و بدون اصطکاک بازوهای آلومینیومی سبک.
نصب روی ریل سقفی (Rail Mounted)
تیوب لیفتر بر روی یک سیستم ریلی آلومینیومی سقفی (دو ریل طولی + یک ریل عرضی پل) نصب میشود. این روش امکان حرکت روان دستگاه را در طول و عرض تمام فضای کاری کارگاه فراهم میسازد.
کاربرد فوقالعاده:
- پوشش حداکثری و مستطیلی سالنهای بزرگ تولید و انبارها.
- استفاده گسترده در خطوط بستهبندی مداوم و صنایع خودروسازی.
- قابلیت حرکت روان به لطف ترالیهای آلومینیومی کماصطکاک.
نصب روی ستون (Column Mounted)
در این روش تیوب لیفتر مستقیماً به یک ستون فلزی مستقل که بر روی فونداسیون زمین پیچ شده متصل میگردد. این راهکار بهترین انتخاب زمانهایی است که سقف کارخانه توان تحمل بار ندارد.
مزایای نصب ستونی:
- عدم وابستگی به سازه سقف یا دیوارهای سوله.
- قابلیت تنظیم ارتفاع ستون متناسب با ارتفاع کاری خط تولید.
- گزینهای ایدهآل برای فضاهای کوچک و خطوط تولید جمعوجور.
نصب روی پایه متحرک (Mobile Trolley)
تیوب لیفتر به یک واگن یا پایه متحرک جابجاپذیر متصل میشود که امکان انتقال آزادانه کل سیستم بین ایستگاههای مختلف کاری در سالن را فراهم میسازد.
کاربریهای ویژه:
- مناسب برای فرآیندهای تعمیر و نگهداری و واحدهای خدماتی.
- پوشش چند خط تولید متفاوت تنها با خرید یک دستگاه تیوب لیفتر.
- مجهز به وزنه تعادل و چرخهای قفلدار ایمن.
نصب دیواری (Wall-Mounted System)
در این روش تیوب لیفتر به دیوارهای اصلی سالن یا ستونهای سوله متصل میگردد. بازوی این مدل بهصورت چرخشی یا تلسکوپی طراحی میشود.
مزیت کلیدی:
- صرفهجویی ۱۰۰٪ در فضای کف کارخانه (Floor Space Saving).
- ایدهآل برای محیطهای بسیار تنگ و کارگاههای کمعرض.
- شعاع دوران ۱۸۰ درجه حول پایه دیواری.
اجزای تشکیلدهنده تیوب لیفتر و ایمنی
بررسی ۹ بخش اصلی دستگاه و عملکرد قطعات کنترلی بر اساس کاتالوگ رسمی
واحد بالابر (Lifting Unit)
شامل سر گردان، شیلنگ بالابر آکاردئونی و سر مکش. شیر ایمنی ویژه در صورت قطعی برق اجازه فرود آرام بار را میدهد.
واحد کنترل (Control Unit)
دسته عملیاتی ارگونومیک برای عملکردهای «پایین بردن»، «بالا بردن» و «رها کردن» بار.
پدهای مکنده / واحد گیره
پدهای وکیوم تکتایی یا چندتایی متناسب با نوع بار با ضریب ایمنی ۲.۵.
لوازم جانبی (Accessories)
اتصالات سریع، قطعات دورانی گردان و زانوییهای هوا.
ژنراتورهای مکش و بلوئرها
تأمینکننده دبی هوا و خلاء منفی مورد نیاز جهت مکش سریع و لیفت قطعات.
کلید محافظ / ریموت کنترل
محافظت از ژنراتور مکش در برابر بار اضافی + کنترل از راه دور بیسیم.
فیلترهای مکش بزرگ
فیلترهای غبارگیر با کارتریج قابل تعویض سریع جهت محافظت از بلوئر و پمپ.
شیلنگ تغذیه (Supply Hose)
اتصالدهنده پمپ مکش به واحد بالابر؛ با طولهای متغیر تا ۵۰ متر.
پیچ تنظیم ارتفاع کاری
تنظیم و نگهداری بار در ارتفاع مشخص جهت عملیاتهای بعدی مانند پرکردن یا مونتاژ.
هنوز پاسخ سوال خود را نیافتهاید؟
کارشناسان فنی شرکت ناب آفرینان فردا آماده ارزیابی خط تولید، چیدمان و ارائه مشاوره اختصاصی برای کارخانه شما هستند.
